หลักการประยุกต์ใช้ท่อสุญญากาศ

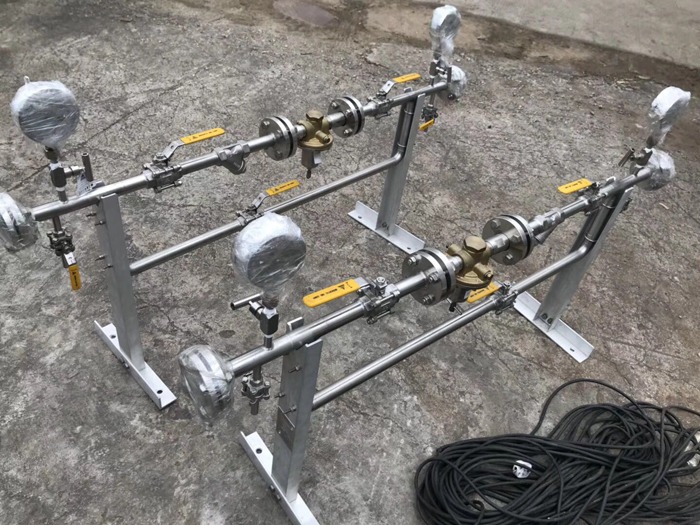

ท่อสุญญากาศคือระบบที่ประกอบด้วยท่อ ข้อต่อท่อ วาล์ว และส่วนประกอบอื่นๆ ที่ขนส่งของเหลวที่มีก๊าซ ของเหลว หรืออนุภาคของแข็ง โดยทั่วไปแล้ว ของไหลจะไหลจากปลายแรงดันสูงไปยังปลายท่อแรงดันต่ำ ซึ่งขับเคลื่อนโดยแรงดันที่เกิดจากอุปกรณ์ต่างๆ เช่น โบลเวอร์ คอมเพรสเซอร์ ปั๊ม หรือหม้อต้มน้ำ ในบางกรณี ของเหลวอาจถูกขนส่งโดยใช้แรงดันและแรงโน้มถ่วงของตัวมันเอง ท่อมีการใช้งานที่หลากหลาย โดยหลักๆ สำหรับการจ่ายน้ำ การระบายน้ำ การทำความร้อน การจัดหาก๊าซ การขนส่งน้ำมันและก๊าซธรรมชาติทางไกล การชลประทานทางการเกษตร วิศวกรรมไฮดรอลิก และอุปกรณ์อุตสาหกรรมต่างๆ ดังนั้นการเข้าใจหลักการทำงานของท่อสุญญากาศจึงเป็นสิ่งสำคัญ

เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยของท่อและเพื่อป้องกันการขยายตัวของอุบัติเหตุในเวลาที่เหมาะสม ท่อสุญญากาศไม่เพียงแต่ติดตั้งเครื่องมือตรวจสอบและวาล์วนิรภัยเท่านั้น แต่ยังมีมาตรการความปลอดภัยพิเศษบนท่อที่สำคัญอีกด้วย ตัวอย่างเช่น มีการติดตั้งวาล์วปิดฉุกเฉินและวาล์วน้ำล้นบนท่อส่งก๊าซและน้ำมันทางไกล ในกรณีที่เกิดอุบัติเหตุร้ายแรง วาล์วเหล่านี้จะหยุดการขนส่งโดยอัตโนมัติเพื่อลดการสูญเสียที่เกี่ยวข้องกับภัยพิบัติ ท่อสุญญากาศถูกใช้ในเทคโนโลยีสุญญากาศโดยเฉพาะ

อย่างไรก็ตาม ฐานการติดตั้งท่อสุญญากาศแบบเดิมมักได้รับการแก้ไขโดยใช้แถบแคลมป์แบบวงกลม การเบี่ยงเบนเล็กน้อยจากเส้นผ่านศูนย์กลางของท่ออาจทำให้เสถียรภาพลดลง เพื่อแก้ไขปัญหานี้ จึงได้มีการเสนอฐานการติดตั้งท่อสุญญากาศที่ได้รับการปรับปรุง

องค์ประกอบสำคัญสำหรับการใช้เทคโนโลยีท่อสุญญากาศ:

วัตถุประสงค์ของโมเดลอรรถประโยชน์ใหม่นี้คือ เพื่อจัดให้มีฐานติดตั้งไปป์ไลน์สุญญากาศ ซึ่งแก้ปัญหาความเสถียรที่เกิดจากความไม่ตรงกันระหว่างแถบแคลมป์ทรงกลมและเส้นผ่านศูนย์กลางท่อในการออกแบบแบบดั้งเดิม

เพื่อให้บรรลุเป้าหมายนี้ รุ่นอรรถประโยชน์จึงเสนอฐานที่มีกลไกลดแรงสั่นสะเทือน มีการติดตั้งเสารองรับไว้ที่ส่วนบนของฐานซึ่งมีห้องเกลียวภายในซึ่งมีสกรูเสียบอยู่ มีการติดตั้งแอกแม่เหล็กตัวล่างไว้เหนือสกรู

ควรเชื่อมต่อแถบแคลมป์ด้านบนและด้านล่างด้วยสกรูที่ปลายทั้งสองข้าง

ร่องล็อคสี่เหลี่ยมคางหมูถูกสร้างขึ้นในแถบแคลมป์ทั้งด้านบนและด้านล่าง และติดแผ่นยางกันลื่นไว้ที่ผนังด้านนอกของร่อง

ภายในกลไกลดแรงสั่นสะเทือน มีการติดตั้งบล็อกมวลซึ่งล้อมรอบด้วยสปริงสี่ตัว ระหว่างสปริงแต่ละคู่ที่อยู่ติดกัน จะมีแดมเปอร์ที่มีความหนืดวางอยู่—มีแดมเปอร์ทั้งหมดสี่ตัว

ตามหลักการแล้ว สกรูจะถูกเกลียวเข้าไปในเสารองรับผ่านทางช่องเกลียวภายใน โดยมีน็อตติดอยู่ที่จุดเชื่อมต่อระหว่างสกรูและเสารองรับ

ฐานยังได้รับการออกแบบให้มีรูทะลุสำหรับสลักเกลียวขยาย รวมถึงรูดังกล่าวสี่รูด้วย

ข้อดีเมื่อเปรียบเทียบกับเทคโนโลยีที่มีอยู่:

1. การออกแบบแคลมป์ที่ได้รับการปรับปรุง:
   รุ่นอรรถประโยชน์ประกอบด้วยร่องล็อคสี่เหลี่ยมคางหมูภายในแถบแคลมป์ด้านบนและด้านล่าง การออกแบบรูปทรงสี่เหลี่ยมคางหมูสร้างจุดล็อคสี่จุดกับท่อ ซึ่งต่างจากร่องวงกลม ให้ความกระชับที่แน่นหนายิ่งขึ้น แม้ว่าเส้นผ่านศูนย์กลางของท่อจะแตกต่างกันไปก็ตาม นอกจากนี้แผ่นยางกันลื่นบนผนังร่องยังช่วยเพิ่มแรงเสียดทานระหว่างแคลมป์และท่อ เพิ่มความมั่นคงพร้อมทั้งลดการสึกหรอของพื้นผิวท่อจากการสัมผัสโดยตรง




2. กลไกการหน่วงในตัว:
   กลไกการหน่วงที่ประกอบด้วยสปริง แดมเปอร์แบบหนืด และบล็อกมวลติดตั้งที่ด้านล่างของฐาน เนื่องจากท่อสุญญากาศจะต้องถึงสถานะสุญญากาศผ่านปั๊มสุญญากาศ การสั่นสะเทือนของท่อจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้ การผสมผสานระหว่างสปริงและแดมเปอร์ช่วยดูดซับแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพ ช่วยให้การทำงานของท่อมีเสถียรภาพ




3. ความสูงในการติดตั้งที่ปรับได้:
   ท่อถูกยึดโดยใช้สกรูที่เกลียวเข้าไปในเสารองรับ มีการใช้น็อตเพื่อล็อคสกรูให้เข้าที่ ด้วยการปรับตำแหน่งของสกรู ความสูงในการติดตั้งของฐานจึงสามารถเปลี่ยนแปลงได้เพื่อรองรับความสูงของท่อที่แตกต่างกัน

ฐานติดตั้งไปป์ไลน์สุญญากาศที่ได้รับการปรับปรุงนี้แก้ไขข้อจำกัดของการออกแบบทั่วไป โดยให้ความเสถียรที่เพิ่มขึ้น ความต้านทานการสั่นสะเทือน และความสามารถในการปรับเปลี่ยนได้ เพื่อตอบสนองความต้องการในการติดตั้งที่หลากหลาย
