اصل کاربرد خطوط لوله خلاء

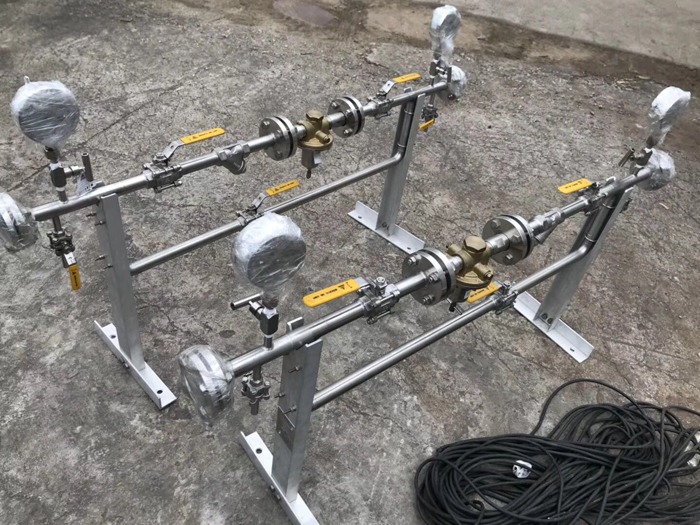

خطوط لوله خلاء سیستم‌هایی هستند که از لوله‌ها، اتصالات لوله، شیرها و سایر اجزاء تشکیل شده‌اند که سیالات حاوی گازها، مایعات یا ذرات جامد را انتقال می‌دهند. به طور معمول، سیالات از انتهای فشار بالا به انتهای کم فشار خط لوله جریان می یابند که توسط فشار تولید شده از دستگاه هایی مانند دمنده ها، کمپرسورها، پمپ ها یا بویلرها هدایت می شود. در برخی موارد، مایعات نیز ممکن است با استفاده از فشار و گرانش خود منتقل شوند. خطوط لوله طیف گسترده ای از کاربردها، عمدتا برای تامین آب، زهکشی، گرمایش، تامین گاز، حمل و نقل از راه دور نفت و گاز طبیعی، آبیاری کشاورزی، مهندسی هیدرولیک و تجهیزات مختلف صنعتی دارند. بنابراین، درک اصول کار خطوط لوله خلاء مهم است.

برای اطمینان از عملکرد ایمن خطوط لوله و جلوگیری از گسترش به موقع حوادث، خطوط لوله خلاء نه تنها به ابزارهای نظارتی و شیرهای اطمینان، بلکه به اقدامات ایمنی ویژه در خطوط لوله حیاتی نیز مجهز شده است. به عنوان مثال، شیرهای قطع اضطراری و شیرهای سرریز روی خطوط لوله گاز و نفت در فواصل طولانی نصب می شوند. در صورت وقوع یک حادثه فاجعه بار، این شیرها می توانند به طور خودکار حمل و نقل را متوقف کنند تا تلفات ناشی از بلایا به حداقل برسد. خطوط لوله خلاء به طور خاص در فناوری های خلاء استفاده می شود.

با این حال، پایه های نصب خط لوله خلاء سنتی معمولاً با استفاده از نوارهای گیره دایره ای ثابت می شوند. انحراف جزئی از قطر لوله می تواند ثبات را به خطر بیندازد. برای رسیدگی به این موضوع، یک پایه نصب خط لوله خلاء بهبود یافته پیشنهاد شده است.

عناصر کلیدی برای پیاده سازی فناوری خط لوله خلاء:

هدف از این مدل کاربردی جدید ارائه یک پایه نصب خط لوله خلاء است که مشکل پایداری ناشی از عدم تطابق بین نوار گیره دایره ای و قطر لوله در طرح های سنتی را حل می کند.

برای دستیابی به این هدف، مدل کاربردی یک پایه مجهز به مکانیزم میرایی را پیشنهاد می کند. یک ستون تکیه گاه در قسمت بالایی پایه نصب شده است که شامل یک محفظه رزوه ای داخلی است که در آن یک پیچ وارد می شود. یک یوغ مغناطیسی پایین تر بالای پیچ نصب شده است.

ترجیحاً نوارهای گیره بالایی و پایینی در دو انتها با پیچ وصل شوند.

شیارهای قفل ذوزنقه ای در هر دو نوار گیره بالایی و پایینی تعبیه شده است و لنت های لاستیکی ضد لغزش به دیواره های بیرونی شیارها متصل می شوند.

در مکانیزم میرایی، یک بلوک جرمی نصب شده است که توسط چهار فنر احاطه شده است. بین هر جفت فنر مجاور، یک دمپر چسبناک قرار می گیرد - در مجموع چهار دمپر وجود دارد.

در حالت ایده آل، پیچ از طریق محفظه رزوه داخلی با مهره ای در محل اتصال پیچ و ستون تکیه گاه به ستون تکیه گاه رزوه می شود.

پایه همچنین با سوراخ های عبوری برای پیچ های انبساط طراحی شده است، از جمله چهار سوراخ.

مزایا در مقایسه با تکنولوژی های موجود:

1. طراحی بهبود یافته گیره:
   مدل کاربردی دارای شیارهای قفل ذوزنقه ای در داخل نوارهای گیره بالایی و پایینی است. برخلاف شیارهای دایره‌ای، طراحی ذوزنقه‌ای چهار نقطه قفل با لوله ایجاد می‌کند که حتی زمانی که قطر لوله متفاوت است، تناسب مطمئن‌تری را فراهم می‌کند. علاوه بر این، پدهای لاستیکی ضد لغزش روی دیواره‌های شیار، اصطکاک بین گیره و لوله را افزایش می‌دهند و ثبات را افزایش می‌دهند و در عین حال سایش سطح لوله را در اثر تماس مستقیم کاهش می‌دهند.




2. مکانیزم میرایی داخلی:
   مکانیزم میرایی متشکل از فنرها، دمپرهای چسبناک و یک بلوک جرمی در پایین پایه نصب شده است. از آنجایی که خطوط لوله خلاء باید از طریق پمپ های خلاء به حالت خلاء برسند، لرزش لوله اجتناب ناپذیر است. ترکیب فنرها و دمپرها به طور موثر ارتعاشات را جذب می کند و عملکرد پایدار خط لوله را تضمین می کند.




3. ارتفاع نصب قابل تنظیم:
   خط لوله با استفاده از یک پیچ که به ستون پشتیبانی می‌پیوندد محکم می‌شود. برای قفل کردن پیچ در جای خود از یک مهره استفاده می شود. با تنظیم موقعیت پیچ، ارتفاع نصب پایه را می توان تغییر داد تا ارتفاعات مختلف خط لوله را در خود جای دهد.

این پایه نصب خط لوله خلاء بهبود یافته محدودیت‌های طرح‌های معمولی را برطرف می‌کند و پایداری، مقاومت در برابر ارتعاش و قابلیت تنظیم برای برآوردن نیازهای مختلف نصب را ارائه می‌دهد.
